Световая сигнализация

Световая сигнализация
(модуль управления светотехникой)

Каждый день автомобилей отечественных производителей все крепче и крепче закрепляются на мировом рынке. И для хозяев любого автомобиля очень важен вопрос его обслуживания. В последнее время многие автомобиле напичканы различной электроникой, разобраться с которой обычному человеку самостоятельно очень сложно. Данная статью написана для того, чтобы помочь вам разобраться со светотехникой Лады Гранты.

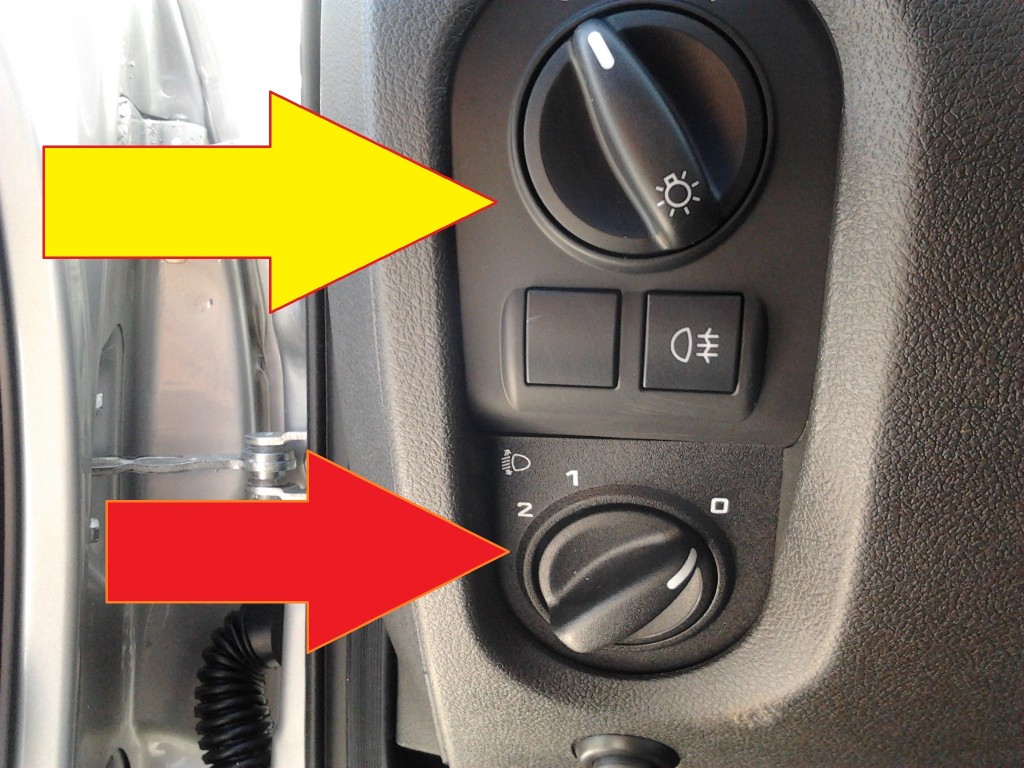

На самом деле здесь нет ничего сложного. Модуль управления светотехникой в Лада Гранта находится слева от рулевого управления. Выглядит он так.


Модуль управления световой техникой

Как видно он состоит из двух ручек и пары кнопок. И первое на что надо обратить внимание, это на верхний переключатель, который имеет три фиксированных положения, но выполняет 4 разных функции по регулированию светом. Первое положение «0», обозначает, что все наружное освещение находится в выключенном состоянии. За ним идет положение «1», в этом положении будут работать только габаритные огни. А вот в положением «2», можно уже включать или дальний или ближний свет, все будет зависеть от выключателя световой сигнализации. И наконец последнее положение задает бортовому компьютеру автоматически регулировать силу освещения. На лобовом стекле, за зеркалом заднего вида находится датчик, который измеряет величину света снаружи и в зависимости от нее и настраивает освещение. Но стоит отметить, что данная ситема будет работать только при включенном зажигании. Например, когда автомобиль въезжает в туннель система автоматически увеличивает силу света фар, а когда выезжает, система сразу уменьшает силу света или выключает фары вовсе.

Далее следует поговорить о корректоре ближнего света фар, переключатель которого находится немного ниже(На рисунке он отмечен красной стрелкой). Он отвечает за правильную регулировку угла наклона фар в зависимости от загруженности вашего автомобиля.

 переключатель света            Модуль управления световой техникой
Правильная регулировка угла ваших фар уменьшает вероятность ослепления автомобиля, движущегося вам на встречу.

Как видно данный переключатель имеет 3 фиксированных положения. Положение «0» используется, когда в автомобиле находится водитель и передний пассажир. Положение «1», когда находятся
водитель и 4 пассажира, либо груз в багажном отделении. И положение «2» нужно включать, когда в автомобиле находятся 4 пассажира и груз в багажном отделении.

Если внимательно посмотреть на рисунок, то между двумя переключателями находится еще две кнопки. Та кнопка, которая находится справа, позволяет включить противотуманные  фонари, но следует помнить, что если включен ближний свет нажатие на эту кнопку отключит противотуманные фонари. И наконец левая кнопка выключает противотуманные фонари. В целях безопасности данную кнопку следует использовать при включенных габаритных огнях.

Также для того, чтобы облегчить жизнь водителю, на панель приборов есть датчики(они же световые индикаторыы), показывающие в каком режиме находится блок управления светотехникой.

О – Показывает, что все наружное освещение выключено.
Если горит этот значок – значит, включены габаритные огни.  — Если горит этот значок – значит, включены габаритные огни.
 Световая сигнализация  — Включен свет фар. Ближний свет или дальний зависит от положения переключателя на блоке управления светотехникой.
Световая сигнализация— Если горит этот индикатор, значит включен ближний свет фар и габаритные огни.

Световая сигнализация

На данном рисунке, на панели управления под номером «7» находится кнопка управления аварийным светом. Первое нажатие этой кнопки – включает аварийные огни, а второе выключает.

В жизни любого автолюбителя также встречаются ситуации, когда наступает пора технического обслуживания автомобиля. И бывает так, что надо разобрать блок управления светотехникой. В этом может помочь следующий алгоритм действий.

1. Вынимаем модуль управления из крышки предохранителей, а затем отключаем разъем.
2. Затем с четырех зацепов следует снять лицевую панель модуля управления. Для нужно подцепить ее плоской отверткой и удерживать в таком состоянии пальцами.
3. Далее нужно снять ручку переключателя, которая держится за счет выступов на валу. Для того, чтобы ее снять нужно просунуть нож вовнутрь корпуса, а затем просто выдавить ручку.

Ручка

4. этим же действием снимаем вторую ручку.
5. После того, как две ручки выскочат из переключателя блок разберется сам.


Плата                  Модуль переключения светотехники

Собирать блок следует в обратном порядке.
